MDH-70系列 φ70mm中空轴微型DD马达
型号︰
MDH-70系列
品牌︰
MTL
原产地︰
日本
单价︰
-
最少订量︰
1 件
共有 14 相关信息
产品描述

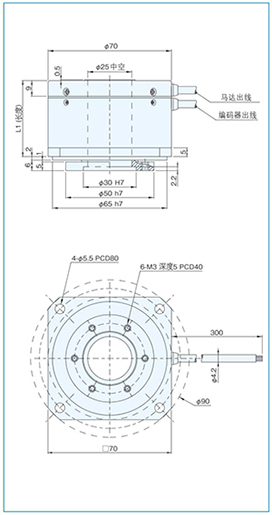

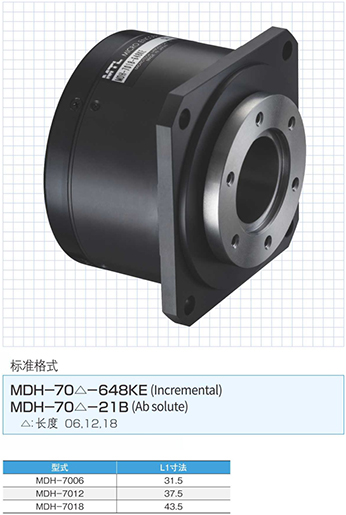

MDH-70 【图片为实际马达大小】 外形尺寸图
MDH-70（标准型号参数）
|
|
单位
|
MDH-7006
|
MDH-7012
|
MDH-7018
|
|
供给电源（驱动器输入）
|
DCV
|
48
|
|
回转速度
|
rpm
|
200
|
|
额定回转速度
|
rpm
|
200
|
|
瞬间 扭矩
|
Nm
|
1.0
|
2.2
|
3.1
|
|
连续静止扭矩
|
Nm
|
0.36
|
0.66
|
1.0
|
|
连续额定扭矩
|
Nm
|
0.36
|
0.66
|
1.0
|
|
瞬间 输出
|
W
|
30
|
60
|
90
|
|
瞬间 power rate
|
kW/s
|
24
|
83
|
147
|
|
瞬间 电流
|
Arms
|
13
|
16
|
19
|
|
连续额定电流（※1)
|
Arms
|
2.8
|
3.0
|
3.5
|
|
逆起电力定数
|
V/krpm
|
13
|
23
|
31
|
|
扭矩定数（at25℃）
|
Nm/Arms
|
0.13
|
0.22
|
0.30
|
|
电阻（at25℃）
|
Ω
|
2.1
|
1.9
|
1.8
|
|
自感系数
|
mH
|
2.6
|
3.1
|
3.3
|
|
转子磁极对数
|
P
|
20
|
|
编码器 分辨率
|
P/R
|
Incremertal:500/Absdute:2,048(1 1bit)
|
|
惯性momentJ
|
kg•cm2
|
0.65
|
0.82
|
0.99
|
|
径向容许负载Fa
|
N
|
500
|
|
轴向容许负载Fa
|
N
|
250
|
|
负载基准点距离
|
mm
|
27
|
33
|
38.9
|
|
质量
|
kg
|
0.53
|
0.65
|
0.77
|
|
|
|
|
|
推荐驱动器型号
|
|
MC-110-4810,MC-200-10020（开発中）
|
|
标准散热部件Heat Sink
|
|
225×225×10 铝
|
【注意】（※1)连续额定电流是在周边温度40℃，装配标准散热部件所测值。
付款方式︰
预付30%，余款到发货
产品图片
|
