MDS/MDH-40系列 φ40mm微型DD马达(12mm中空轴可选)

型号︰

MDS/MDH-40系列

品牌︰

MTL

原产地︰

日本

单价︰

-

最少订量︰

1 件

产品描述

MDH-40标准中空轴为6mm,特殊定制为中空轴12mm,12mm中空轴长期有少量现货库存。



MDH(12)-40系列

MDH-40系列的扩大内径系列。电缆,激光器等可以放置在内径为φ12mm的内部。

■本体直径:φ40mm
■本体长度:31.5 / 37.5 / 43.5mm
■ 扭矩:0.33 / 0.70 / 1.0N ・ m
■ 速度:450rpm■ 分辨率:1,296,000P / R(乘以4)
■空心直径:φ12mm(可选)

MDS/MDH-40系列(特性例)

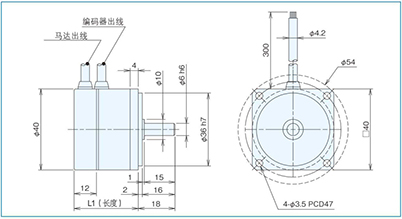

MDS-40          【图片为实际马达大小】     外形尺寸图

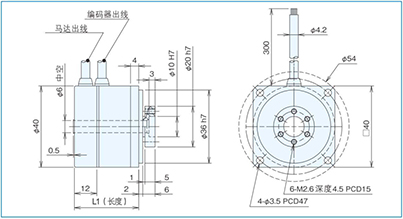

MDH-40          【图片为实际马达大小】     外形尺寸图



长度规格

模型 L1尺寸
MD□-4006 31.5
MD□-4012 37.5
MD□-4018 43.5

 标准格式





 MDS/H-40(标准型号参数)



单位

MDS-4006

MDH-4006

MDS-4012

MDH-4012

MDS-4018

MDH-4018

供给电源(驱动器输入)

DCV

48

回转速度

rpm

450

额定回转速度

rpm

450

瞬间 扭矩

Nm

0.33

0.70

1.0

连续静止扭矩

Nm

0.12

0.20

0.28

连续额定扭矩

Nm

0.1

0.16

0.23

瞬间 输出

W

14

27

40

瞬间 power rate

kW/s

50

39

140

120

180

160

瞬间 电流

Arms

6.3

7.5

10

连续额定电流(※1)

Arms

1.6

1.7

2.3

逆起电力定数

V/krpm

6.1

10

11

扭矩定数(at25℃)

Nm/Arms

0.058

0.096

0.10

电阻(at25℃)

Ω

2.6

2.5

1.7

自感系数

mH

2.6

3.0

2.0

转子磁极对数

P

16

编码器 分辨率

P/R

Incremertal:500/Absdute:2,048(1 1bit)

惯性momentJ

g•cm2

22.6

28.8

38.4

44.5

54.2

60.3

径向容许负载Fa

N

140

轴向容许负载Fa

N

70

负载基准点距离

mm

37.7

35.2

43.7

41.2

49.6

47.1

质量

kg

0.21

0.26

0.30







推荐驱动器型号



MC-110-4810

标准散热部件Heat Sink



150×150×8

 【注意】(※1)连续额定电流是在周边温度40℃,装配标准散热部件所测值。

 ※此系列 式编码器只提供MDS型。



速度/转矩特性示例

MDH(12)-4006

MDH(12)-4006

MDH(12)-4012

MDH(12)-4012

MDH(12)-4018

MDH(12)-4018

旋转速度受编码器的响应频率限制,并且可以通过降低编码器分辨率来进一步提高速度范围。
