MDS/MDH-30系列 φ30mm微型DD马达(中空轴可选)

型号︰

MDS/MDH-30系列

品牌︰

MTL

原产地︰

日本

单价︰

-

最少订量︰

1 件

产品描述

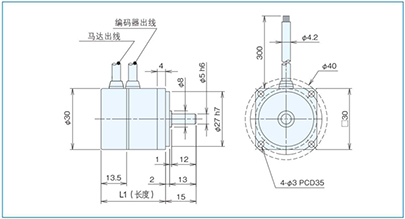

MDS-30          【图片为实际马达大小】    外形尺寸图

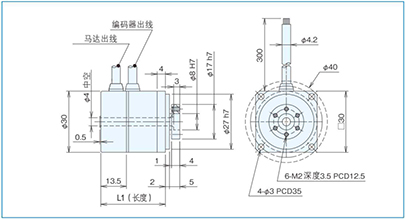

MDH-30         【图片为实际马达大小】   外形尺寸图



                                                                标准格式







MDS/H-30(标准型号参数)



单位

MDS-3006

MDH-3006

MDS-3012

MDH-3012

MDS-3018

MDH-3018

供给电源(驱动器输入)

DCV

48

回转速度

rpm

1000

额定回转速度

rpm

1000

瞬间 扭矩

Nm

0.14

0.28

0.42

连续静止扭矩

Nm

0.060

0.095

0.13

连续额定扭矩

Nm

0.044

0.068

0.10

瞬间 输出

W

15

20

30

瞬间 power rate

kW/s

31

23

71

60

110

98

瞬间 电流

Arms

4.6

5.6

6.3

连续额定电流(※1)

Arms

1.8

1.8

1.7

逆起电力定数

V/krpm

2.8

4.5

6.8

扭矩定数(at25℃)

Nm/Arms

0.026

0.043

0.065

电阻(at25℃)

Ω

2.1

2.3

2.5

自感系数

Mh

1

1.3

1.5

转子磁极对数

P

16

编码器 分辨率

P/R

Incremertal:500/Absdute:2,048(1 1bit)

惯性momentJ

g•cm2

6.5

8.9

11.2

13.6

15.9

18.3

径向容许负载Fa

N

94

轴向容许负载Fa

N

47

负载基准点距离

mm

32.0

30.0

38.0

36.0

43.9

41.9

质量

kg

0.13

0.16

0.18







推荐驱动器型号



MC-110-2406/MC-110-4810

标准散热部件Heat Sink



120×120×8





【注意】(※1)连续额定电流是在周边温度40℃,装配标准散热部件所测值。

 ※此系列 式编码器只提供MDS型。
