MDS/MDH-20系列 φ20mm微型DD马达（中空轴可选）
型号︰
MDS/MDH-20系列
品牌︰
MTL
原产地︰
日本
单价︰
-
最少订量︰
1 件
共有 14 相关信息
产品描述

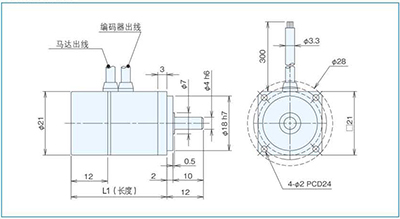

MDS-20 【图片为实际马达大小】 外形尺寸图

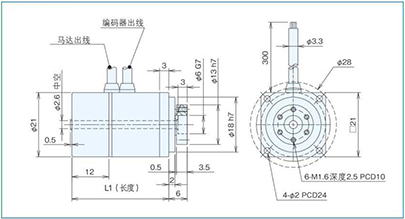

MDH-20 【图片为实际马达大小】 外形尺寸图

标准格式

MDS/H-20（标准型号参数）
|
|
单位
|
MDS-2006
|
MDH-2006
|
MDS-2012
|
MDH-2012
|
MDS-2018
|
MDH-2018
|
|
供给电源（驱动器输入）
|
DCV
|
24
|
|
回转速度
|
rpm
|
3000
|
|
额定回转速度
|
rpm
|
1500
|
|
瞬间 扭矩
|
Nm
|
0.04
|
0.09
|
0.13
|
|
连续静止扭矩
|
Nm
|
0.017
|
0.030
|
0.040
|
|
连续额定扭矩
|
Nm
|
0.014
|
0.026
|
0.030
|
|
瞬间 输出
|
W
|
5.0
|
10
|
17
|
|
瞬间 power rate
|
kW/s
|
19
|
15
|
62
|
43
|
99
|
65
|
|
瞬间 电流
|
Arms
|
2.6
|
4.3
|
5.6
|
|
连续额定电流（※1)
|
Arms
|
1.1
|
1.2
|
1.4
|
|
逆起电力定数
|
V/krpm
|
1.6
|
2.5
|
2.4
|
|
扭矩定数（at25℃）
|
Nm/Arms
|
0.015
|
0.024
|
0.023
|
|
电阻（at25℃）
|
Ω
|
3.5
|
2.2
|
1.9
|
|
自感系数
|
Mh
|
1.1
|
0.79
|
0.82
|
|
转子磁极对数
|
P
|
10
|
|
编码器 分辨率
|
P/R
|
Incremertal:500/Absdute:2,048(1 1bit)
|
|
惯性momentJ
|
g•cm2
|
0.78
|
1.5
|
1.2
|
2.0
|
1.7
|
2.4
|
|
径向容许负载Fa
|
N
|
44
|
|
轴向容许负载Fa
|
N
|
22
|
|
负载基准点距离
|
mm
|
29.8
|
28.5
|
35.7
|
34.5
|
41.7
|
40.4
|
|
质量
|
kg
|
0.088
|
0.10
|
0.12
|
|
|
|
|
|
推荐驱动器型号
|
|
MC-110-2406
|
|
标准散热部件Heat Sink
|
|
100×100×5 铝
|
【注意】（※1)连续额定电流是在周边温度40℃，装配标准散热部件所测值。
※此系列 式编码器只提供MDS型
付款方式︰
预付30%，余款到发货
